Thyristorsteller, 40A 230V, Ansteuerung 4-20mA, inkl. Kühlkörper

€ 120,00 *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • P0000113
Solid-State Thyristorsteller werden ähnlich wie Solid-State Relais zur Leistungsregelung von... mehr
Produktinformationen "Thyristorsteller, 40A 230V, Ansteuerung 4-20mA, inkl. Kühlkörper"

Solid-State Thyristorsteller werden ähnlich wie Solid-State Relais zur Leistungsregelung von Lasten eingesetzt.  Im Unterschied zu SSR-Relais erfolgt bei Thyristorstellern die Leistungsregelung nicht durch Taktung des Ausgangs (Pulsweitenmodulation), sondern  stufenlos über einen sogenannten Phasenanschnitt der Sinuskurve des Laststromes. Hierbei wird der sinusförmige Verlauf der Netzspannung mittels Thyristor nach einer definierten Zeit nach Nulldurchgang beschnitten. Dadurch wird die Strom- und Leistungsaufnahme verringert. Als Steuersignal wird ein analoges 4-20mA Eingangssignal benötigt.

Technische Daten

  • Thyristor-Phasenanschnittsteuerung 230VAC, 1 phasig
  • Schaltlast 24VAC - 280VAC
  • Schaltstrom max. 40A (Peak)
  • Schaltleistung bis 3,6 kW (entsprechender Kühlkörper im Preis enthalten)
  • Frequenz 50 - 60Hz
  • Abmessungen: 120x100x60mm (LxBxH)

Die Vorteile dieses Leistungssteller sind:

  • Sfufenlose Leistungsregelung von elektrischen Lasten (Heizungen, versch. Motoren, Transformatoren, etc.).
  • Verschleißarme Regelung, da ohne mechanische Komponenten.
  • Leistungssteller mit hoher Leistung in kompakter Bauform.
  • Hohe Schaltleistungen mit hoher Peakleistung für induktive Lasten.
  • Ausreichend Kurzzeitkapazität bei Verwendung von Schmelzsicherungen
  • Geringe Verlustleistung unter Vollast


Es ist zu beachten, daß nicht alle elektrischen Lasten durch Phasenanschnitt geregelt werden können. Sehr gut lassen sich damit el. Heizungen, sowie Asyncronmotoren und ähnliche Lasten ansteuern. Die bei Phasenanschnittsteuerung grundsätzlich entstehende Verzerrungsblindleistung wird von den Netzbetreibern oft nur bei kleinen Leistungen akzeptiert. Im Zweifelsfall erkundigen Sie sich bei Ihrem zuständigen Elektrizitäts-Versorgungsunternehmen nach den in Ihrer Region gültigen Vorschriften.

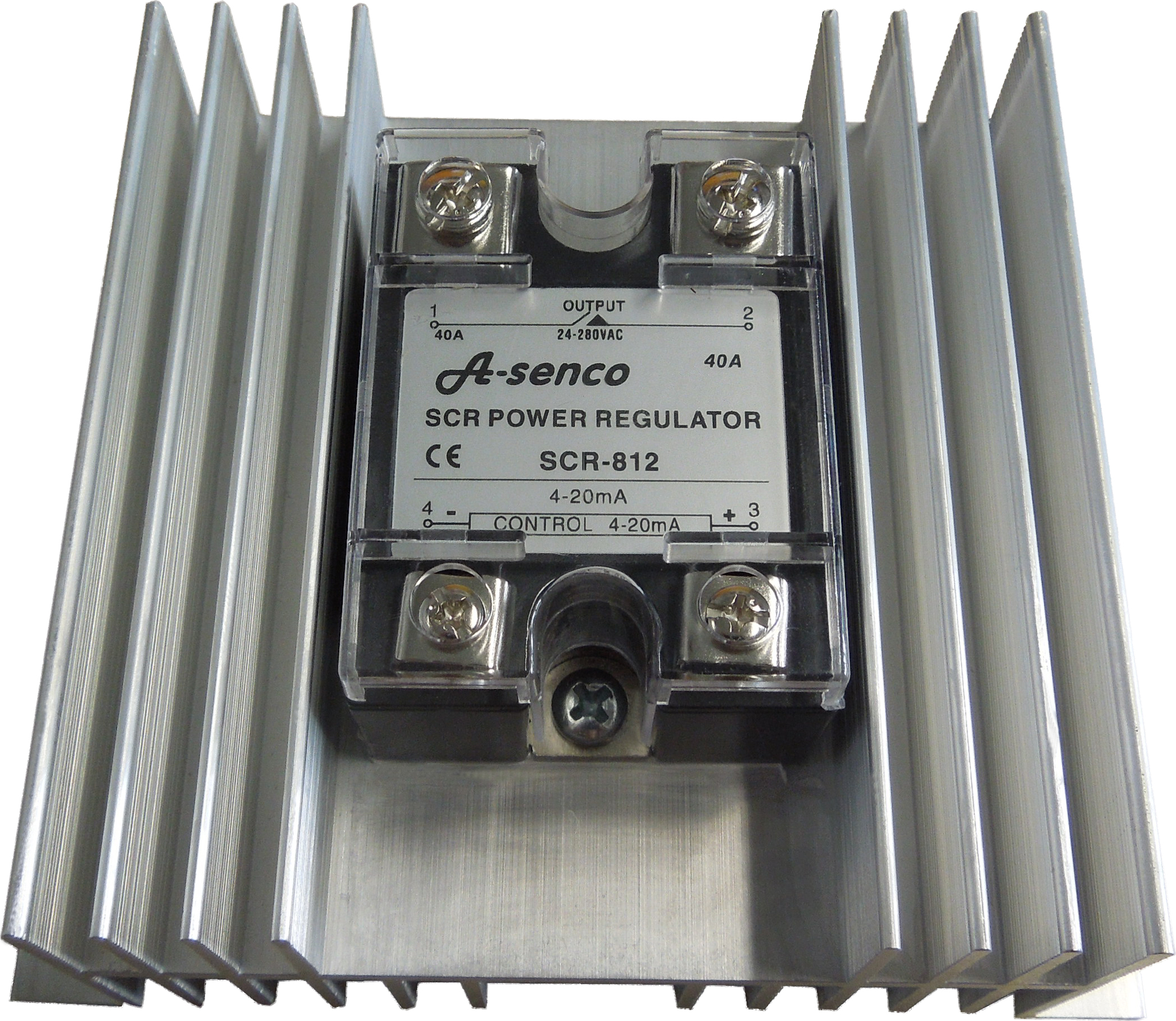

Lieferumfang: Phasenanschnittsteuerung inkl. Kühlkörper
